1. TẬP BẢN VẼ: Gồm 26 bản vẽ.

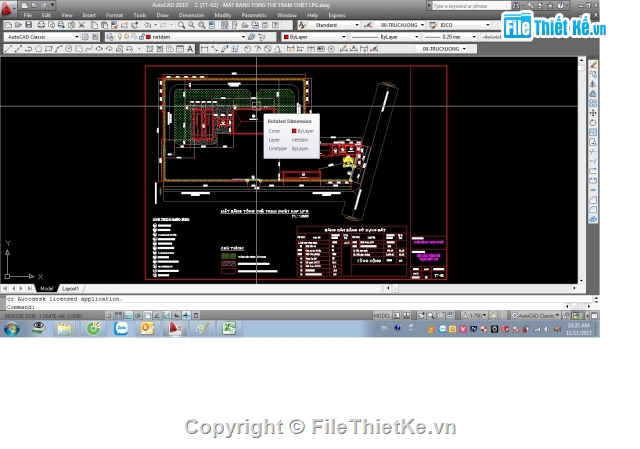

- Tổng thể trạm chiết: Sơ đồ vị trí khu đất; Bảng cân bằng sử dụng đất.

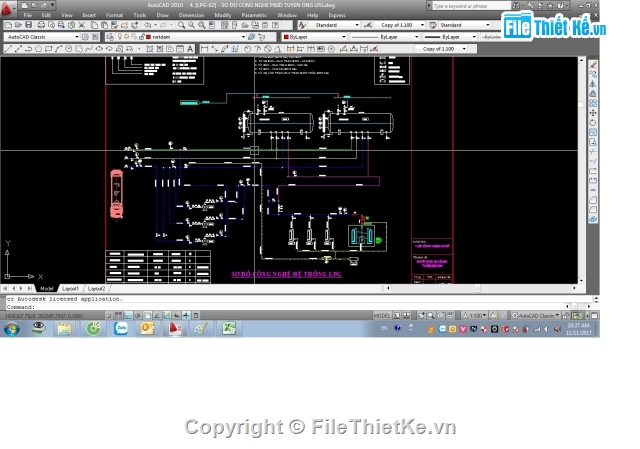

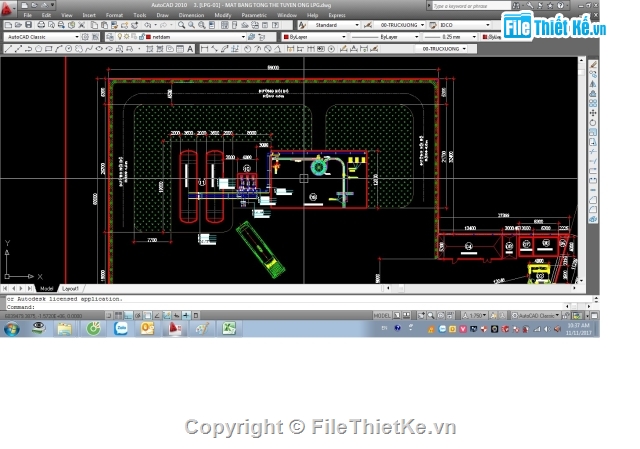

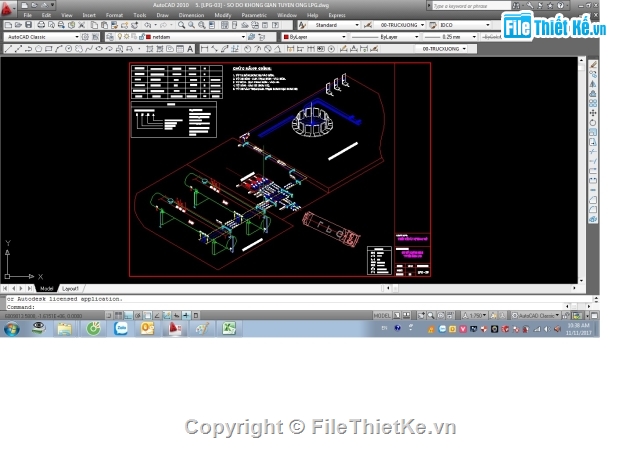

- Tuyến ống LPG: Mặt bằng tổng thể tuyến ống, Sơ đồ công nghệ tuyến ống, sơ đồ không gian tuyến ống, chi tiết bồn chứa LPG, chi tiết tuyến ống cụm bơm LPG, .....

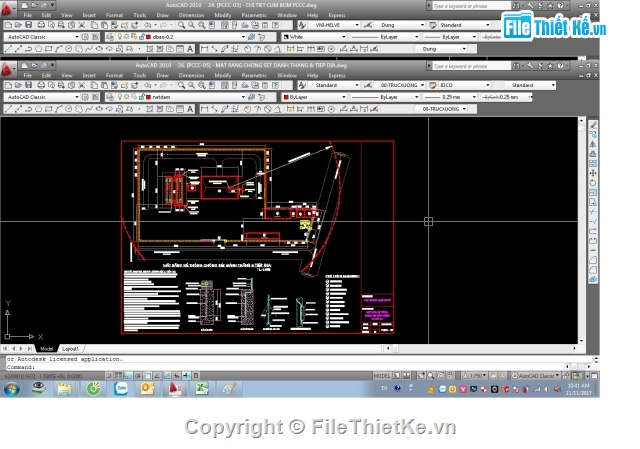

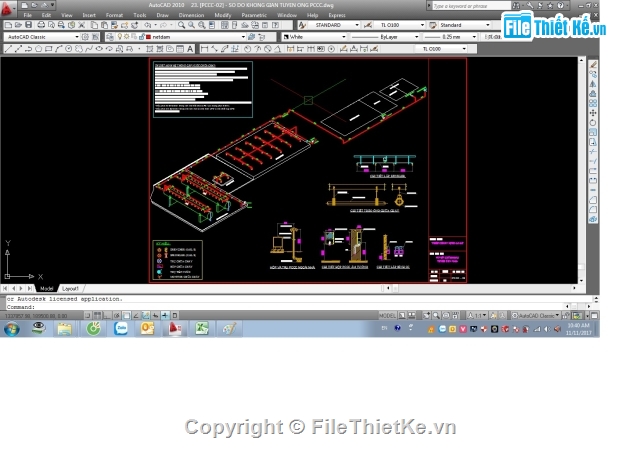

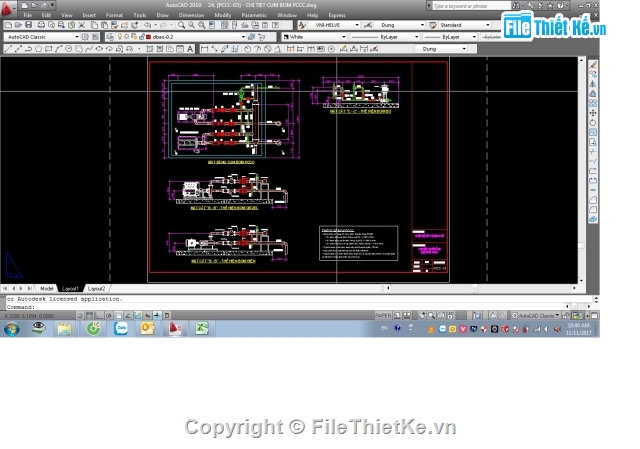

- Bản vẽ hạng mục PCCC: Mặt bằng tổng thể tuyến ống PCCC, sơ đồ không gian tuyến ống PCCC, Springler, drencher, chữa cháy vách tường, bố trí thiết bị chữa cháy, chi tiết tuyến ống cụm bơm PCCC,....

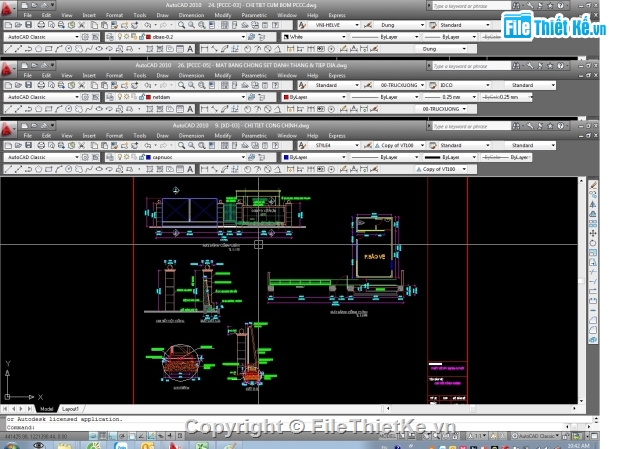

- Hạng mục xây dựng: Kiến trúc và kết cấu các hạng mục xây dựng có trong công trình (Nhà bảo vệ, cổng chính, nhà văn phòng, bể nước chữa cháy, nhà chiết nạp, nhà bơm PCCC, trạm cân 80 tấn, hàng rào bao quanh nhà máy), .....
- Hạng mục thoát nước: Bản vẽ thoát nước, chi tiết mương thoát nước.
2. DỰ TOÁN TỔNG MỨC ĐẦU TƯ:
- Chi phí thiết bị công nghệ LPG: Bồn chứa, thiết bị van, máy bơm, ống, .......
- Chi phí chi tiết hạng mục PCCC: Chi tiết từng thiết bị (Xem file exel đính kèm).
- Chi phí xây dựng: Tất cả các hạng mục có trong công trình.
- Chi phí hệ thống điện: Điện chiếu sáng, điện động lực, điện điều khiển.
Mong rằng File này giúp ích cho những ai có nhu cầu sử dụng.
Còn nhiều nội dung liên quan đến Gas LPG hấp dẫn tôi sẽ đăng bài trong thời gian tới.
Xin cảm ơn mọi người đã quan tâm.
